鉻剛玉磚是以高純度剛玉（Al?O?≥90%）為基體，添加氧化鉻（Cr?O?，含量5%~30%）經(jīng)高溫?zé)Y(jié)或電熔工藝制成的高端耐火材料。其核心優(yōu)勢(shì)在于Cr?O?與Al?O?固溶形成致密的（Al,Cr)?O?固溶體，顯著提升抗熔渣侵蝕能力，尤其對(duì)FeO、CaO等高活性渣系具有極強(qiáng)抵抗力，同時(shí)保持剛玉的高耐火度（＞1790°C）和高溫強(qiáng)度。該材料兼具低氣孔率（＜15%）和優(yōu)異的抗?jié)B透性，可有效阻隔熔融金屬或爐渣滲入內(nèi)部結(jié)構(gòu)，延長(zhǎng)使用壽命。

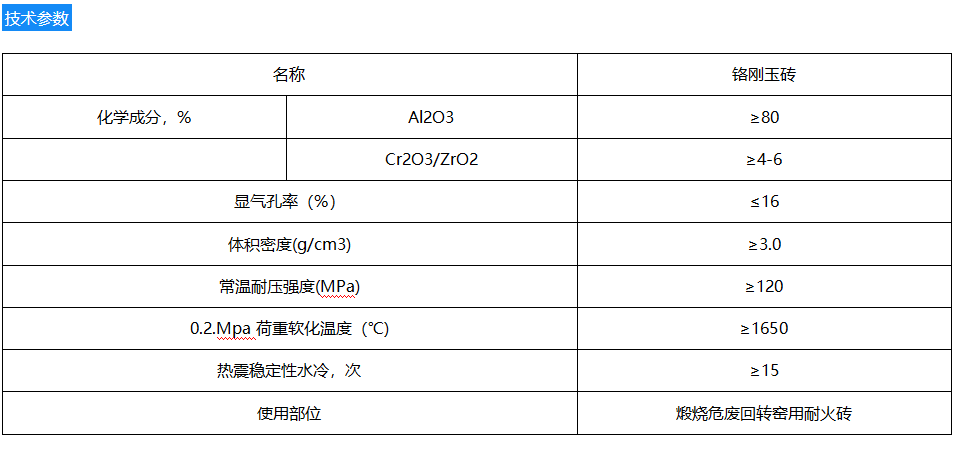

   廣泛應(yīng)用于煤氣化爐、銅冶煉爐、石化催化裂化裝置等極端環(huán)境，耐受1700°C以上的高溫及強(qiáng)腐蝕性氣氛。近年來(lái)通過(guò)引入納米Cr?O?或優(yōu)化顆粒級(jí)配，進(jìn)一步降低熱膨脹系數(shù)（約7.5×10??/℃），提升抗熱震性，成為替代傳統(tǒng)鋯剛玉磚的優(yōu)選材料，但需注意其在強(qiáng)還原氣氛中可能發(fā)生的Cr3?還原問(wèn)題。
